軽量スチール棚(耐荷重120kg/棚板)の2種類のベースプレート及び75型固定金具(壁固定用)の実際の寸法について説明です。
この記事で分かること
- ベースプレートと固定金具
- 片穴ベースプレートの実寸法
- 75型固定金具の実寸法
- 片穴ベースプレート（基礎）：床に置く側の奥行42mm、支柱に取り付ける側の高さ31mm、幅40mm、厚み1.2mm。支柱側に14mm×8mmの楕円形のビス孔が1箇所あり、床側には孔がありません。L型アングル40mm×40mmに適合します。
- 75型固定金具（壁固定用）：スチール棚本体側が奥行75mm×幅40mm、壁固定側が幅40mm×高さ42mm、厚み2mm。本体側には37mm×8mmの楕円形のビス孔、壁側には直径8.5mmの円形の孔が1箇所あります。
ベースプレートと固定金具

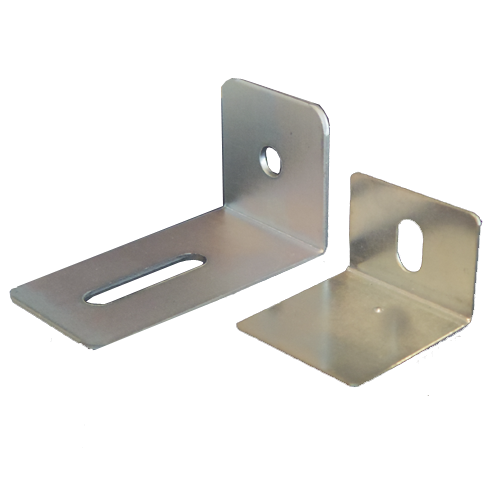

軽量スチール棚に使用されるベースプレートは、オープン棚・金網棚・パネル棚で使用される片穴ベースプレートです。
詳細については、ベースプレートとベースキャップ(軽量スチール棚用)を参照下さい。
また、固定金具と呼ばれるパーツも軽量スチール棚用があり、それが75型耐震防止金具(壁固定金具)となります。
軽量スチール棚に使用されるベースプレートは、オープン棚・パネル棚・金網棚の3種類とも片穴ベースプレートです。固定金具は75型耐震防止金具（壁固定金具）になります。
片穴ベースプレートの実寸法
L型アングル(支柱)が40mm×40mmとなりますので、その形状にあわせて同じく40mm×40mmのL型サイズで、ビス孔は1箇所となります。
2つのプレートの一方は、アングル(支柱)に取り付ける側で、14mm×8mmの楕円形状のビス孔があります。
もう一方のプレートは、底部となって床に置く側で、ビス孔はありません。
床面側（床に置く側）の奥行は42mm、アングル側（支柱に取り付ける側）の高さは31mmとなります。
幅はそれぞれ40mmで共通です。片穴ベースプレートは厚み1.2mm、75型固定金具は厚み2mmとなります。

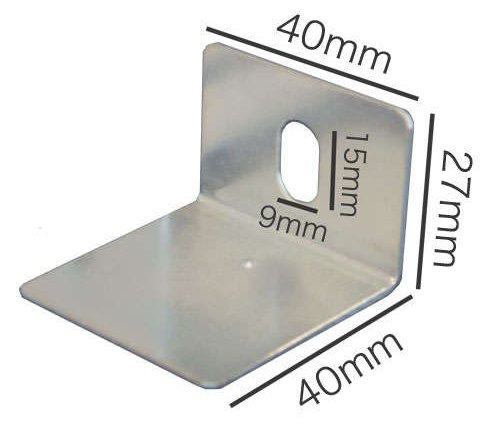

なお、2021年までの旧型（両穴ベースプレート）は、幅40mm×高さ42mm×奥行42mm、厚み1.5mm、孔15mm×9mmでした。現在の片穴ベースプレートは高さが11mm低く、厚みも0.3mm薄くなっています。詳細は軽量スチール棚用 片穴ベースプレートの仕様変更についてをご覧ください。
2021年までの旧型（両穴ベースプレート）は、幅40mm×高さ42mm×奥行42mm、厚み1.5mm、孔15mm×9mmでした。現在の片穴ベースプレートは高さが11mm低く、厚みも0.3mm薄くなっています。耐荷重に変更はありません。
75型固定金具の実寸法
これも上述2点のものと同様、L型です。
片穴と同じように2つのプレートでサイズが異なります。
長い方がスチール棚本体側で、短い方が壁固定側となります。

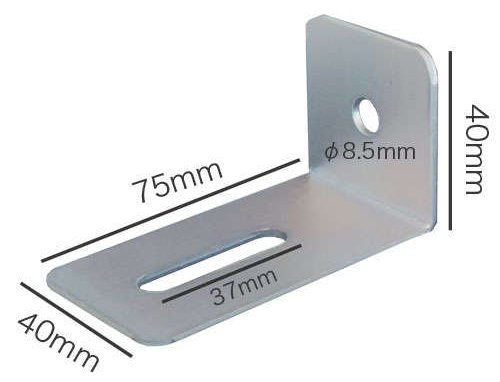

スチール棚本体側のサイズは、奥行75mm×幅40mmです。
75mmと長いプレートには37mm×8mmの楕円形のビス孔が付いています。
37mmと長くなっているのは、スチール棚を設置し壁に寄せたときに発生する隙間を想定しその大きさに余裕がでるように長めにしています。
一方の壁固定側のサイズは、幅40mm×高さ42mmです。
コンクリートアンカーやボードアンカー、木ビスが留められる円形状の孔が1箇所空いています。
この円は直径8.5mmとなります。
本体側のビス孔が37mmと長い楕円形になっているのは、スチール棚を設置して壁に寄せたときに生じる隙間を想定し、位置調整の余裕を持たせるためです。
- Q. 片穴ベースプレートの実寸法を教えてください。
- A. 床に置く側の奥行が42mm、支柱に取り付ける側の高さが31mm、幅は両方とも40mm、厚みは1.2mmです。支柱側には14mm×8mmの楕円形のビス孔が1箇所あり、床に置く側には孔がありません。L型アングル40mm×40mmの形状に合わせたサイズになっています。
- Q. 旧型の両穴ベースプレートとサイズは違いますか？
- A. 違います。旧型は幅40mm×高さ42mm×奥行42mm、厚み1.5mm、孔15mm×9mmでした。現在の片穴ベースプレートは高さが11mm低く（42mm→31mm）、厚みも0.3mm薄く（1.5mm→1.2mm）なっています。孔は2箇所から1箇所になり、サイズも15mm×9mmから14mm×8mmに変わりました。耐荷重に変更はありません。
- Q. 75型固定金具のサイズを教えてください。
- A. L型で2つのプレートのサイズが異なります。長いほうがスチール棚本体側で奥行75mm×幅40mm、短いほうが壁固定側で幅40mm×高さ42mmです。厚みは2mmです。本体側には37mm×8mmの楕円形のビス孔、壁固定側にはコンクリートアンカーやボードアンカー、木ビスを留められる直径8.5mmの円形の孔が1箇所あります。
- Q. 本体側のビス孔が長いのはなぜですか？
- A. スチール棚を設置して壁に寄せたときに生じる隙間を想定し、位置調整に余裕を持たせるためです。壁と棚のあいだにできる隙間は現場によって変わるため、37mmと長めの楕円形にすることで取り付け位置を調整できるようになっています。
商品軽量スチール棚1台分（4個）のセットです。40mm×40mmのL型アングルに適合します。
読物両穴から片穴への仕様変更の内容と、旧型との違いを整理した読み物記事です。既存の棚に追加取付する場合はこちらもご覧ください。
