スチール棚の床固定による転倒防止対策
スチール棚に施す転倒防止対策として推奨される方法は壁固定と床固定の2点となります。ここでは基本的な転倒防止策である床固定による対策についての説明をしています。
転倒防止対策の例
壁固定による転倒防止対策のところでも説明しましたとおり、スチール棚では、地震等による揺れ対する対策として以下の2点が挙げられます。
- 壁固定
- 床固定
転倒防止対策の施工として壁固定と床固定があり、より重要となるのが床に対するスチール棚の固定となります。
当然ながら、壁及び床の双方固定することが最善となり、また、複式タイプのスチール棚の場合は天つなぎの施工が望まれます。
以下では、スチール棚を設置した際におこなう床固定の方法について説明をおこなっていきます。
床固定の方法
床固定の方法は、壁固定の場合と同様にスチール棚の種類やメーカーによって異なりますが、基本的には金属製ベースプレート部材が備えてあるスチール棚についてはそのベースプレート部材を利用して固定をおこないます。
一方で、金属製ベースプレート部材ではなく、アングル(支柱)をベースキャップ等の樹脂製カバー部材で覆うスチール棚については、それぞれ専用の床固定用金具があり、その金具を利用して固定をおこないます。
軽量オープン棚及び金網棚の床固定
原田鋼業製軽量スチール棚(耐荷重120kg/枚)のオープン棚と金網棚では、4本のアングル(支柱)の底部に金属製の両穴タイプのL型ベースプレートを取り付けます。
両穴となっていますので、一方の孔はアングル側に該当のベースプレートを取り付けるために使用し、もう一方の孔は床と該当のベースプレートとの固定をするために使用します。
ただしこの場合は、ベースプレートとベースキャップ(軽量スチール棚用)で説明してる取り付け方(ベースプレートとアングルとを接合させたボルト・ナットが組み立てが完成し起こした後に正面に来るようにする方法)では、床固定のアンカーを打ち込む作業が最下段のスチール棚板が干渉するため位置的に難しくなります。

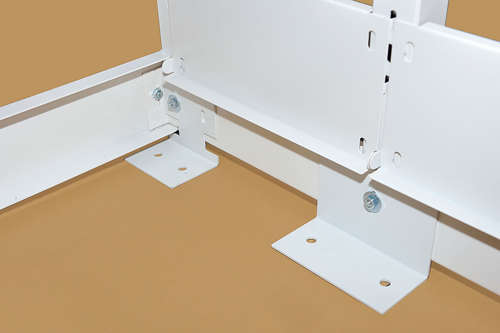

床へのアンカー固定をやりやすくするために、上述のベースプレートのような通常の取り付け方ではなく、以下の画像のように組み立て時にはベースプレートを取り付けずに組み立て終えてスチール棚を起こした後に、アングルに両穴ベースプレートを取り付け続けて床固定するのが適した方法となります。
軽量パネル棚の床固定
原田鋼業製軽量スチール棚(耐荷重120kg/枚)のパネル棚は、片穴タイプのL型ベースプレートを取り付けます。
そのためパネル棚を床固定する場合は、オープン棚及び金網棚で標準に同梱されている両穴タイプのベースプレートを別途用意する必要があります。
両穴ベースプレート スチール製 軽量棚用 4個セット(1台分)
用意した両穴ベースプレートを、パネル棚を組み立て終えた後にアングルの底部に取り付け、同時に床固定をおこないます。
この方法は、上述したようなオープン棚及び金網棚と同じように固定の方法となりますが、パネル棚に標準で入っている片穴ベースプレートは通常どおりの取り付けをおこないます。
パネル棚では、片穴ベースプレートと両穴ベースプレートの両方にアングルに取り付けるイメージとなります。
中軽量及び中量スチール棚の床固定
軽量スチール棚と同じメーカーである原田鋼業製の中軽量スチール棚(耐荷重200kg/枚)及び中量スチール棚(耐荷重300kgと500kg/枚)は、樹脂製のベースキャップをアングルの底部に取り付けるため、標準の部材では床固定をすることはできません。
これも専用の床固定金具があり、その部材を樹脂製ベースキャップの代わりに取り付けます。
専用の部材はアンカーベースといい、アングルの底部にビス(ボルト・ナット)で取り付けます。
耐震防止金具(床固定金具) アンカーベースプレート 中軽量スチール棚用 1個セット
耐震防止金具(床固定金具) アンカーベースプレート 中量スチール棚用 4個セット
KU・KCJAホワイトラックシリーズの床固定
金剛製のホワイトラックシリーズ(KU軽量書棚及びKCJA書架)は、共に専用の金属製ベースプレートをアングルに取り付けます。
ベースプレートは両面に穴が空いている両穴タイプで床面の穴を利用してアンカー固定をします。
KU書棚はベースプレートを含めて通常の組み立て方法で組み立て終えた後に、床固定を施工します。
一方のKCJA書架では、側ツナギと呼ばれる部材の外側片方がアンカーを打ち込む作業の際に邪魔になり干渉するため、外側(連結棚では内側)を外して組み立てをおこないます。
スチール書架の床固定
井上金庫(イノウエ)製のスチール書架(ホワイト色も含む)では、樹脂製のベースキャップをアングルの底部に取り付けるため、標準の部材では床固定をすることはできません。
スチール書架専用の床固定部材があり、それを使用して床アンカー固定をします。
スチール書架の場合は、アングルではなくブレスと呼ばれる部材に空いている穴を利用して、該当の床固定金具を取り付け、床固定を施工します。
床の下地と固定方法
床固定する際の、床の下地とその固定方法は下表のようになります。
下地 | 固定方法 |
---|---|
コンクリート | アンカー固定 |
OAフロア(下地補強あり) | アンカー固定 |
OAフロア(下地補強あり) | 寸切ボルト固定 |
木 | 木ビス固定 |
床を固定するための金具は上述のように同梱されていたり、専用のものがありますが、床に固定するためのアンカー類及びビス、固定金具を取り付けるためのビス(ボルト・ナット)は別に用意する必要があります。
上表を参考に、下地や方法により適切な部材をお選び下さい。
床固定の位置と数量
スチール棚に施す床固定の位置とその数量には基準があります。
床固定の位置も壁固定と同様原則としてスチール棚両端で、アングルがある周辺の位置となります。
床固定の数量は、幅900mmを基準としますと、以下のような目安となります。
壁固定と同様に幅900mmの1連(台)で2箇所を基準として、2連で2箇所、3連で3箇所、4連で3箇所が目安となります。
最長で間口3600mmで3箇所となり、それ以降は最大1800mm単位で1箇所を追加していくこととなります。
また、上図は単式の場合で、複式の場合の床固定の基準は下図のようになります。
複式の転倒防止対策の場合は、スチール棚を壁面に設置しませんので、壁固定による対策は無効となり、床固定または天つなぎが必須となります。
参考:スチール棚の壁固定による転倒防止対策
ベースプレートとベースキャップ(軽量スチール棚用)
ベースプレートや固定金具の実寸法
スチール棚の「単式」と「複式」の違いは?
