スチール棚部材辞典

部材の知識は、棚本体を購入するときだけでなく、追加棚板の注文、部材交換、固定方法の検討、既存棚との互換性確認にも役立ちます。

支柱サイズは、スチール棚の種別、つまり主に耐荷重で分類されたカテゴリによって異なります。
一般的には、支柱サイズが大きいほど耐荷重が大きくなり、逆に小さいほど耐荷重の上限は下がる傾向があります。

たとえば、中軽量スチール棚の支柱サイズは40mm×40mm角サイズ、中量スチール棚の支柱サイズは55mm×45mm角サイズが代表例です。
ただし、耐荷重は単純にサイズだけで決まるわけではなく、支柱の形状も大きく関係します。

軽量棚に多いL型支柱に対し、それ以外の多くのスチール棚・スチール本棚では、縦横35mm以上の角を持つコの字型支柱が使われます。
このコの字型支柱は、別名C型チャネル（シーチャン、シーチャネル）とも呼ばれ、L型支柱に比べて折り曲げ構造が複雑で、より重い荷重に耐えられる構造を持っています。

たとえば、軽量棚（120kg/段）の40mm×40mmL型支柱と、中軽量棚（200kg/段）の40mm×40mmC型支柱は、長辺と短辺のサイズだけを見れば同じです。
しかし実際の耐荷重仕様は大きく異なります。つまり、支柱を見るときは、まずL型かC型かという形状を確認し、その次に長辺×短辺のサイズを見ると、そのスチール棚の耐荷重性能の違いを判別しやすくなります。

棚板は、支柱と並んでスチール棚を構成する重要な部材のひとつです。棚板を見るときのポイントは、新しく棚を設置する場合と、追加で棚板のみを用意する場合とで少し異なります。

新しく棚を設置する場合は、棚板上面の実寸サイズを確認するのが基本です。
これは、棚板の上面そのものが収納可能なスペースになるためです。たとえば棚本体の実寸がW900mm×D450mmであっても、実際の棚板サイズはW815mm×D422mmのように小さくなっていることがあり、棚本体サイズと収納可能サイズを取り違えないためにも重要です。

また、棚板の耐荷重は、棚全体にかかる1台あたりの耐荷重ではなく、基本的には1段あたりの耐荷重として確認する必要があります。軽量棚・中軽量棚・中量棚・本棚それぞれに仕様が設定されているので、商品詳細ページで確認すると分かりやすいです。

幅1500mm以上の棚板や、奥行の広い棚板は、それ自体がかなり重量物になります。軽量棚でも奥行が広い棚板には裏面補強が付くことがあり、棚板の上下移動には安全面で注意が必要です。

棚板の補強も重要な確認ポイントです。中軽量棚以上の棚板裏面には、1段あたりの耐荷重仕様を実現するために、1つ以上の折り曲げ構造を持つ補強材が溶接されています。
軽量棚でも、幅や奥行が大きい棚板では同様の補強が入ることがあります。これは耐荷重確保に不可欠ですが、そのぶん棚板重量も増えるため、頻繁に棚板を可動させる予定がある場合は注意が必要です。

すべての棚板は、1枚のスチール板を切り出して整形し、強度を保つために折り曲げ構造となるよう加工されています。棚板強度の違いは、板厚だけでなく、どれだけスチール材を使い、どの程度複雑な折り曲げ構造や補強構造を持たせているかと相関しています。

追加で既存棚用の棚板を購入する場合も、最も重視すべきなのは棚板の実寸サイズです。
これは収納可能寸法という意味だけでなく、今使っている棚にその棚板が物理的に載るかどうかの判断基準になるためです。追加棚板購入時は、今使っている棚板の実寸サイズと、商品詳細ページの棚板実寸サイズを必ず照合することが大切です。

軽量棚はボルトラックであるため、基本的には独立した棚受け部材は存在せず、ビス（ボルト・ナット）で直接棚板を固定します。
ただし、支柱の孔に差し込む「棚受けフック」を使う場合は、ビスを使わずに棚受け部材として機能させることができます。ただしこの場合、耐荷重は半減し、60kg/段仕様となるため注意が必要です。

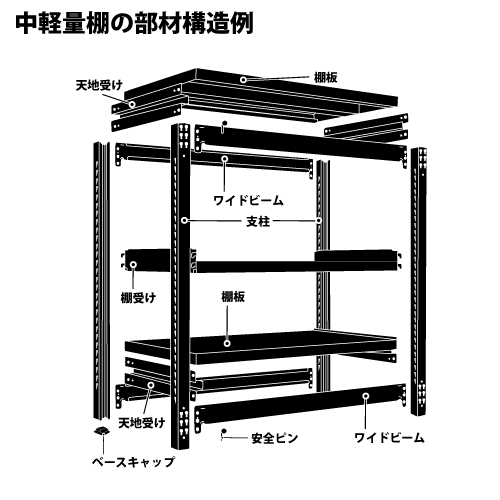

一方、中軽量棚・中量棚・本棚では、棚受け部材が棚板の荷重を受けるだけでなく、棚躯体全体の強度を高める役割も担います。
中間棚を受ける部材は主に可動棚の支持を目的としていますが、最上段の天板受けと最下段の地板受けは、棚板支持と同時に棚全体の強度確保にも関わる重要な部材です。

中軽量棚および中量棚では、中間棚受けがなくても途中まで組み立てることはできますが、天板受けと地板受けは必須部材です。これがないと棚として十分な強度が確保できず、仕様どおりの耐荷重性能を保てません。

補強部材として代表的なのが、ブレス部材とワイドビームです。ワイドビームは正面から見たときの間口方向に取り付ける補強部材で、棚の躯体構造を保つために必須です。通常は1台につき4本、正面上・正面下・背面上・背面下に取り付けます。

ワイドビームは支柱の孔にツメを引っ掛け、ハンマー等で打ち込んで取り付けます。その際、正しく接合できたか確認するために「安全ピン」を入れる仕様になっている場合があり、取り付け時はこの安全ピンが正しく入っているかを確認することが大切です。

金属製ベースプレートは、軽量棚にのみ標準で付属される代表的な基礎部材です。
軽量棚に使用される金属製コーナープレートとの見た目の統一感があり、工業的な印象が強く出るため、そのようなデザインを好む場合にも向いています。

一方、軽量棚には樹脂製ベースキャップもあり、こちらはビスなしで比較的簡単に取り付けられる簡易的な基礎部材という印象です。

ベースプレートが特に向いているのは、コンクリート床で、棚の移動が多いような過酷な現場です。樹脂ベースキャップはコンクリート面との擦れで摩耗しやすいため、そのような環境では金属製ベースプレートの方が丈夫で長持ちします。

中軽量棚・中量棚では、基本的に樹脂ベースキャップ仕様となります。これらはボルトレスラックであり、ハンマーのみで施工できるようにするため、ビス留めが必要な金属製ベースプレートではなく、樹脂製基礎部材が採用されています。

本棚は金属製ベースを採用することが多く、ボルト・ナットまたはタッピングビスで固定します。
また、本棚のベース部分は床固定金具としての機能を兼ねる形状のものもあり、そのため樹脂製ではなく金属製ベースが採用されています。

軽量棚などのボルトラックで使用されるビスは、M6仕様が標準的です。これは軽量棚の支柱（アングル）の孔サイズに合わせたもので、支柱孔が13mm×8mm程度の場合、その8mm側に収まるよう呼び径6mmが採用されています。

つまり、ボルトラックで使用するビスは、一般にはM7以下が望ましく、長さについては他部材や収納物と干渉しない範囲で選ぶ必要があります。標準的には、ねじ部長12mm程度が多く、12mm以上15mm以下が扱いやすい範囲です。

固定金具は、壁固定や床固定を行う際に使います。軽量棚用の75型固定金具などは、L型支柱40mm×40mmに合わせた形状となっており、本体側75mm×40mm、壁側40mm×40mmといった寸法で設計されています。

本体側のビス孔が長穴になっているのは、棚を壁に寄せた際に生じるわずかな隙間に対応するためです。一方、壁側孔に使用するアンカーやビスは、孔径に収まるサイズを選ばなければ施工できないため、現場では固定金具の孔径も必ず確認する必要があります。

今使っている既存棚に部材を追加する場合と、スチール棚本体と同時に部材を追加する場合では、確認の順番が少し異なります。

既存の棚に部材を追加する場合は、まずメーカーを確認し、次にどの棚シリーズか、さらに実寸サイズが適合するかを確認する流れが基本です。
メーカーが分からない場合でも、棚受け部材のようにツメを支柱に引っ掛ける部材は、メーカーが異なると適合しないことが多いため、注意が必要です。

また、同じメーカーでも型が古い場合は仕様変更の可能性があるため、サイズだけでなく購入年代も確認し、不明な場合は問い合わせるのが安全です。

本体と同時に部材を追加する場合は、まず棚シリーズを確認し、そのうえで商品詳細ページに記載されている呼び寸法ベースの対応サイズを見て選択します。購入する本体と同じ呼び寸法対応であることを確認するのが重要です。
