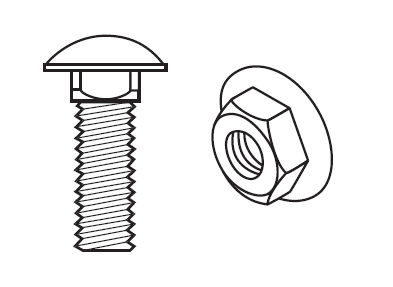

パネル棚のビス(ボルト・ナット)必要個数のメイン画像

パネル棚のビス(ボルト・ナット)必要個数

軽量スチール棚(耐荷重120kg/枚)のなかのスチール製の背板・側板が三方に入る「パネル棚」を組み立てる際に必要となるビス(ボルト・ナット)の数についての説明をしています。

この記事で分かること

  • 軽量スチール棚のパネル棚
  • 最上段と最下段のビス
  • 中間の棚板(中棚板)のビス
  • パネル棚のビス必要個数のまとめ
  • パネル棚のビスについて
Conclusion
  • 最上段・最下段:棚板1枚につき8箇所に加え、L型コーナープレートの取り付け部分が1枚につき2箇所(計4箇所)。最下段にはさらにベースプレートの取り付け部分が4箇所あります。最上段12個、最下段16個、合わせて28個です。
  • 中間の棚板(中棚板):1枚につき8個です。棚板が増えるぶんだけ8個ずつ加算されます。パネル板が2分割(二つ割)のタイプでは、パネル板を結合するためのビス留めを必要に応じて追加します。

軽量スチール棚のパネル棚

パネル棚は、オープン棚と同じ軽量スチール棚のカテゴリで、耐荷重がスチール棚板1枚あたり120kgのボルト・ナット締めをおこなう必要がある棚です。
パネル棚は、背面に1箇所と、側面に2箇所に、スチール製のパネル板をあてがい、三方をパネルで囲ったスチール棚です。
パネルで覆うため、オープン棚等に比べて光やホコリが入りにくくなっています。
ここではこのパネル棚の組み立ての際に必要となるビス(ボルト・ナット)の個数を棚板枚数ごとに説明していきます。

補足

パネル棚は背面に1箇所、側面に2箇所、スチール製のパネル板をあてがい三方をパネルで囲ったスチール棚です。パネルで覆うため、オープン棚等に比べて光やホコリが入りにくくなっています。

最上段と最下段のビス

パネル棚の最上段及び最下段の前面には、平らなL型コーナープレートが入ります。

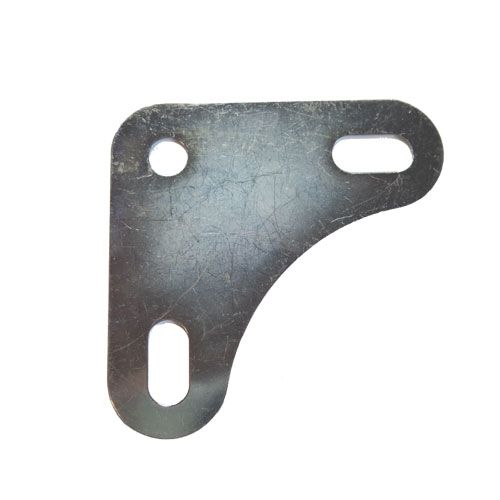

パネル棚用のL型コーナープレートの画像
L型コーナープレートは、最上段前面2箇所と最下段前面2箇所の、合計4枚取り付けます。スチール棚板1枚につき8箇所、さらに、L型コーナープレートの取り付け部分(棚板に留めない部分)が1枚につき2箇所あります。
そのため、最上段と最下段の必要個数は以下のとおりとなります。

最上段
  • 棚板1枚 → 8箇所
  • コーナープレートの取り付け部分 → 4箇所
最下段
  • 棚板1枚 → 8箇所
  • コーナープレートの取り付け部分 → 4箇所
  • ベースプレートの取り付け部分 → 4箇所

最上段のビスの必要個数は12個、最下段のビスの必要個数は16個となります。合計で28個のビスが取り付けられます。

中間の棚板(中棚板)のビス

最上段と最下段以外の棚板「中棚板」も、ビス(ボルト・ナット)で締め付けます。この中間の棚板は、スチール棚板1枚につき、8個取り付けます。
また、パネル板が2分割(二つ割)したタイプのパネル棚については、中棚板の位置にもよりますが、必要に応じてパネル板の結合するためにビス留めするとパネル板が浮き上がらないで組み立てることができます。

パネル棚のビス必要個数のまとめ

パネル棚を組み立てる際に必要となるビス(ボルト・ナット)の必要個数をまとめると、以下の表になります。棚板が8枚を超える場合は、ここから1枚につき8個を足すことで必要個数が算出されます。
また、パネル棚には棚受けフックは使用できません。中棚板は必ずビスで取り付けます。

前面背面合計
最上段8412
最下段10616
上下計242448個
個/1段中棚枚数合計総合計
棚板4枚821644個
棚板5枚832452個
棚板6枚843260個
棚板7枚854068個
棚板8枚864876個
重要

パネル棚には棚受けフックは使用できません。中棚板は必ずビス(ボルト・ナット)で取り付けます。棚板が8枚を超える場合は、表の数値から1枚につき8個を足して必要個数を算出してください。

パネル棚のビスについて

パネル棚のビス(ボルト・ナット)はM6の皿ビスを使用します。

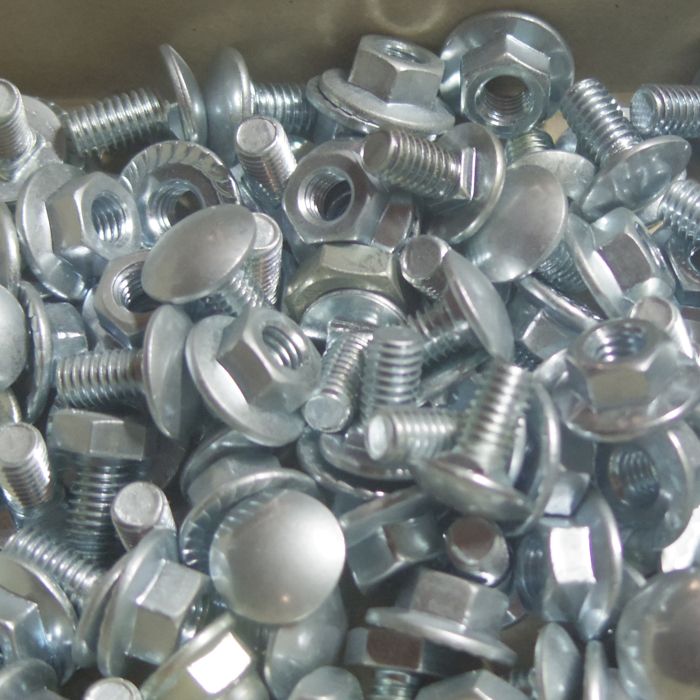

パネル棚(軽量スチール棚)のビス(ボルト・ナット)画像
棚板とパネルの双方をビス留めする際には、ボルトの径が細めの皿ビスが適しています。同じ軽量スチール棚のオープン棚・金網棚も同様に、こちらの皿ビスのを使用します。

補足

パネル棚のビスはM6の皿ビスを使用します。棚板とパネルの双方をビス留めするため、ボルトの径が細めの皿ビスが適しています。同じ軽量スチール棚のオープン棚・金網棚も同じ皿ビスです。

FAQ
Q. パネル棚の組み立てにビスは何個必要ですか?
A. 最上段12個、最下段16個の合計28個が基本で、これに中棚板1枚につき8個を加算します。例えば中棚板が3枚なら28+24で52個となります。棚板が8枚を超える場合も、1枚につき8個を足して算出してください。
Q. 最下段だけビスが多いのはなぜですか?
A. ベースプレートの取り付け部分が4箇所あるためです。最上段は棚板1枚の8箇所+L型コーナープレートの取り付け部分4箇所で12個、最下段はこれにベースプレートの4箇所が加わって16個になります。
Q. パネル棚に棚受けフックは使えますか?
A. 使えません。中棚板は必ずビス(ボルト・ナット)で取り付けます。同じ軽量スチール棚でも、オープン棚では棚受けフックを使って中棚板を載せる方法が選べますが、パネル棚では選べません。
Q. パネル棚のビスはどの種類ですか?
A. M6の皿ビスです。棚板とパネルの双方をビス留めする際に、ボルトの径が細めの皿ビスが適しているためです。同じ軽量スチール棚のオープン棚・金網棚も同様に皿ビスを使用します。
