軽量スチール棚の部材であるL型のアングル(支柱)は長さまたはスチール棚の外寸高さによって開いている孔の数が異なります。ここでは、40mm×40mmや60mm×40mmのL型アングル、フラットバー等の孔の数について説明しています。
この記事で分かること
- L型アングルとは
- フラットバーとは
- 孔の形状や大きさ
- 孔の位置
- スチール棚の高さ(H)またはアングルの長さ(L)による孔の数の違い
- 40アングル・フラットバーを選ぶケース：一般的な軽量スチール棚（耐荷重120kg/段）の支柱です。孔は1列で約30mm×8mmの楕円形、50mmピッチで並びます。高さ1200mmで24個、1800mmで36個と、長さ50mmあたり1個という分かりやすい構成です。
- 60アングルを選ぶケース：より高い剛性が必要な場合に使う60mm×40mmの支柱です。60mm側は2列、40mm側は1列と孔の構成が複雑になり、高さ1800mmで60mm側だけで72個になります。取り付け位置の自由度が上がる反面、孔の見分けが必要です。
L型アングルとは
L型アングルは、軽量スチール棚の構成部材です。代表的なもので40mm×40mmアングルがあります。
このL型40mmアングルは、軽量棚用の支柱とも呼ばれ、棚板とのビス等での接合により、スチール棚が組み上がります。軽量スチール棚の耐荷重は棚板1枚あたり120kgとなります。
軽量スチール棚では、軽量棚板の設置箇所または取付位置が、アングル(支柱)の孔の位置によって決まります。
従って、L型アングル(支柱)の孔の数が、アングル(支柱)にいくつ開いているかを把握することで、必要な棚板の取り付け枚数や、有効棚段高さを事前に確認することができるようになります。
L型アングルは、40mm×40mmL型アングル(40アングル)の他に、60mm×40mmL型アングル(60アングル)があります。
こちらは後述するように、孔の形状・大きさや孔の数、孔の位置が40mm×40mmL型アングルとは異なるものとなります。
軽量スチール棚では、棚板の取り付け位置がアングル（支柱）の孔の位置で決まります。そのため孔の数を把握しておくと、必要な棚板の枚数や、確保できる棚段の高さを購入前に計算できます。
フラットバーとは
一方で、アングルの中には、L型ではない形状のものも存在します。
フラットバーは、40mm×40mmL型アングルのフラットタイプで、L型の片面を除去しもの片面のみ残したフラット面でのアングルです。
サイズは、長さが1800mmのものしかバリエーションがなく、約幅38mm×厚み2mmのものとなります。
40アングルまたは60アングルとフラットバーも同様に孔が開いており、支柱への取り付けが可能な仕様となっています。
孔の形状や大きさ

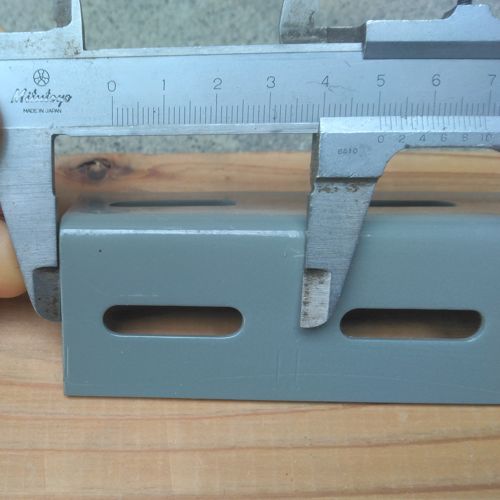

40mm×40mmL型アングルとフラットバーは、開いている孔の形状や大きさは同じものとなります。それぞれ、楕円形の形状をしたものが開いており、約30mm×8mmの孔となります。
60mm×40mmL型アングルは、60mm側と40mm側で異なる形状及び大きさの孔が開いています。それぞれ楕円形の形状となります。楕円形の形状であるのは、40または60L型アングルやフラットバーでは共通仕様となっています。

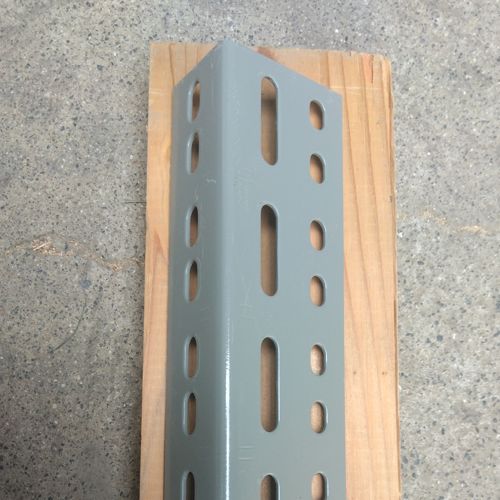

60mm側では、2列に孔があり、1列目には大きい楕円形で、約35mm×8mmの孔。2列目には小さい楕円形で、約12mm×8mmの孔があります。
40mm側では、40mm×40mmL型アングル同様1列のみで、約15mm×8mmの孔があります。
孔の位置
40mm×40mmL型アングルやフラットバー、60mm×40mmL型アングルの40mm側では、1列に孔が並んでいますが、それぞれ中央の位置に孔は据えてあります。

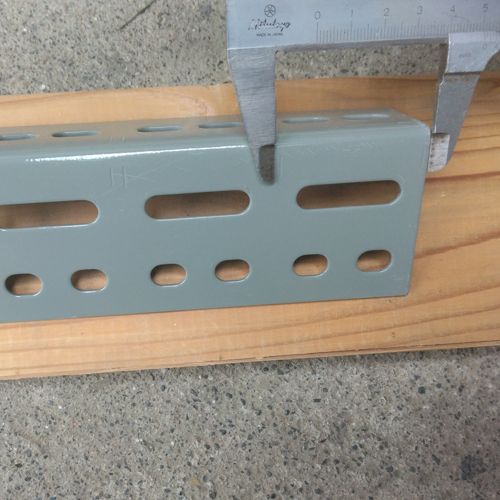

60mm×40mmL型アングルの60mm側では、幅60mmの内半分の30mmを境に、中央部分に2列孔が並んでいます。

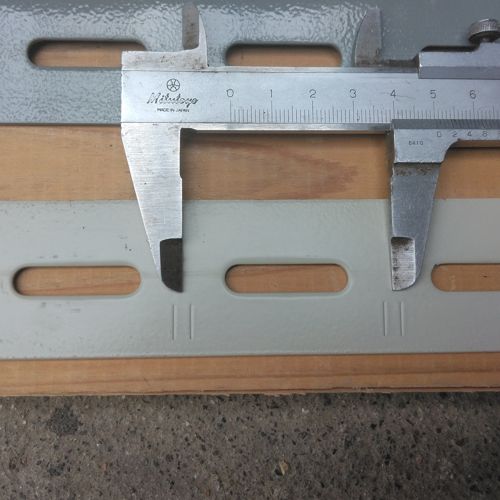

40mm×40mmL型アングル・60mm×40mmL型アングル・フラットバー、三者それぞれ目安となるピッチ(間隔)は50mm単位で、アングルに2本線の目印が刻印してあり、その2本線の中心が50mm間隔として認識できるようになっています。
40mm×40mmL型アングルとフラットバーでは、この50mm単位の間隔を目安に1つの孔が開いています。すなわち30mmの孔と20mmの余白で、50mm間隔が構成されています
一方で、60mm×40mmL型アングルは、2つの孔が開いている箇所があります。60mm側の1列目と、40mm側には、50mm単位で2つの孔が開いています。これらの2つの孔は、50mmの半分25mmを境に、60mm側(約12mm×8mm)は両端揃え、40mm側は5mmの間隔をへて約15mm×8mmの孔が開いています。
40mm×40mmL型アングル・60mm×40mmL型アングル・フラットバーの3種とも、50mm単位で2本線の目印が刻印されています。この2本線の中心が50mm間隔の基準です。棚板の取り付け位置を決めるときの目安にしてください。
スチール棚の高さ(H)またはアングルの長さ(L)による孔の数の違い
スチール棚の高さまたはアングルの長さとその孔の数の関係を、40mm×40mmL型アングル・60mm×40mmL型アングル・フラットバーに分けてそれぞれ表にまとめました。
軽量スチール棚では、アングル(支柱)の長さは、スチール棚本体の外寸高さとイコールとなります。
以下の表組みを参考にして、必要棚板枚数または、有効棚段等をご考慮いただけますと幸いです。
| 高さ(H) または 長さ(L) | 40アングル | 60アングル | フラットバー | |||
|---|---|---|---|---|---|---|
| 40mm側 | 40mm側 | 60mm側(2列) | 40mm側 | 30mm×8mmの孔 | ||
| 30mm×8mmの孔 | 30mm×8mmの孔 | 35mm×8mmの孔 | 12mm×8mmの孔 | 15mm×8mmの孔 | ||
| H1200mm (L:1200mm) | 24 | 24 | ― | ― | ― | ― |
| H1500mm (L:1500mm) | 30 | 30 | ― | ― | ― | ― |
| H1800mm (L:1800mm) | 36 | 36 | 36 | 72 | 72 | 36 |
| H2100mm (L:2100mm) | 42 | 42 | 42 | 84 | 84 | ― |
| H2400mm (L:2400mm) | 48 | 48 | 48 | 96 | 96 | ― |
表中の―マーク箇所は、商品が存在しないため、孔の数も該当なしを表しています。
- Q. アングルの孔の数はどうやって決まりますか？
- A. アングルの長さに比例します。50mmピッチで孔が並ぶため、長さ÷50がおおよその孔数です。40アングルの場合、高さ1200mm（長さ1200mm）で24個、1500mmで30個、1800mmで36個、2100mmで42個、2400mmで48個となります。軽量スチール棚では、アングルの長さと棚本体の外寸高さが同じ値になります。
- Q. 40アングルと60アングルは孔の形が違いますか？
- A. 違います。40mm×40mmL型アングルとフラットバーは、約30mm×8mmの楕円形の孔が1列です。60mm×40mmL型アングルは、60mm側に2列（1列目が約35mm×8mm、2列目が約12mm×8mm）、40mm側に1列（約15mm×8mm）となり、列数も孔の大きさも異なります。
- Q. フラットバーとは何ですか？
- A. 40mm×40mmL型アングルのL字の片面を取り除き、平らな面だけにした部材です。サイズは長さ1800mmのみで、約幅38mm×厚み2mmとなります。孔の形状と大きさは40mm×40mmL型アングルと同じ約30mm×8mmで、50mmピッチも共通です。
- Q. 孔の数から棚板を何枚付けられるか分かりますか？
- A. 分かります。孔は50mm間隔なので、棚板の取り付け位置も50mm単位で選べます。たとえば高さ1800mm（孔36個）であれば、最上段と最下段を除いた範囲で、収納物の高さに合わせて50mm刻みに棚板位置を決められます。収納物の高さ＋余裕分を50mmで割れば、必要な間隔の目安が出ます。
