スチール本棚の幅有効寸法と奥行有効寸法｜支柱断面図で見るシリーズ別の実寸

この記事で分かること

有効寸法とは
幅有効寸法
奥行有効寸法
支柱断面図から見る各スチール本棚の有効寸法

Conclusion

幅有効寸法（棚板の長辺）：両側の支柱を挟んだ真ん中のスペースです。書籍を立てて収納する場合、この値を本の厚みで割れば1段あたりの収納冊数が求められます。
奥行有効寸法（棚板の短辺）：前後の支柱(Cチャンネル型アングル)を挟んだ真ん中のスペースです。本の深さがこの値を超えると、棚板からはみ出して収納することになります。

有効寸法とは

スチール棚の寸法についての記述のなかにいくつかの寸法名称が出てきます。そのなかで有効寸法という用語があります。
有効寸法とは、バックヤードで使用されるスチール棚や研究室や書庫室等で使用されるスチール本棚において、棚1段あたりの有効となる収納空間を表した寸法です。
有効となる収納空間というのは、実際に積載物（スチール本棚であれば書類・書籍・ファイルボックス等）が収納可能な、棚段スペースの実寸を意味します。
金剛株式会社製の書架及び物品棚シリーズ（以下、スチール本棚）であれば、棚有効寸法は、各棚段に配置される棚板の長辺と短辺を指すこととなります。他の寸法名称である「外形寸法」「外寸」は、スチール本棚の棚板以外の部材を含んだものであり、スチール本棚の外側いっぱいまでに計測した寸法となります。スチール棚を示すものにおいては、外形寸法・外寸は、有効寸法よりも大きい値が出ることとなります。

重要

外形寸法（外寸）は、棚板以外の部材を含んだ棚の外側いっぱいまでの寸法です。有効寸法より必ず大きい値になりますので、収納物が入るかどうかの判断に外形寸法を使うと「寸法は足りるはずなのに入らない」ということが起こります。

幅有効寸法

幅有効寸法は、棚の正面である間口側の、1段あたりの棚段幅寸法です。スチール本棚であれば、両側の支柱を挟んだ真ん中のスペースであり、実際に書籍・本・文書箱等を収納することができる間口空間となります。
スチール本棚において幅有効寸法は、棚板の長辺にあたる部分がそれに該当します。
幅寸法を示しているので、書籍を立てて収納した場合にはその書籍の厚み幅が有効寸法と関係してきます。1段あたりにどれくらいが収納できるかは、幅有効寸法と収納できる本の厚みに相関があることとなります。
幅有効寸法から、本の厚みの総数を割れば、実際に収納可能な書籍の冊数を求めることができます。

参考：本の分類とスチール本棚の収納ルール

奥行有効寸法

奥行有効寸法は、棚を側面から見た箇所の、1段あたりの奥行寸法です。スチール本棚であれば、こちらも前後の支柱(Cチャンネル型アングル)を挟んだ真ん中のスペースとなり、実際に書籍・本・文書箱等を収納することができる奥行側のスペースです。
スチール本棚において奥行有効寸法は、棚板の短辺にあたる部分がそれに該当します。
奥行寸法を示しているので、書籍を立てて収納した場合にはその書籍の深さ・深度が有効寸法と関係してきます。どの大きさまで書籍・本を、棚板の短辺側からはみ出さずに載せることができるかと相関があります。

参考：本のサイズを基準としてスチール棚の棚段高さを決める

補足

奥行がはみ出す収納は、通路側に出てしまうだけでなく、荷重が棚板の手前に偏る原因にもなります。耐荷重は棚板一面に均等に負荷をかけた均等荷重での値ですので、手前に偏った積み方は避けてください。

支柱断面図から見る各スチール本棚の有効寸法

スチール本棚における幅有効寸法・奥行有効寸法は、棚板の長辺と短辺とイコールであり、1段あたりの棚段底面積を示します。従って、上部から本棚をみた支柱断面図であれば、一目で有効寸法を確認できます。
金剛株式会社製の各スチール本棚の支柱断面図は以下のとおりとなります。
このなかで赤字で示した部分が、各スチール本棚及びスチール書架の幅有効寸法・奥行有効寸法となります。

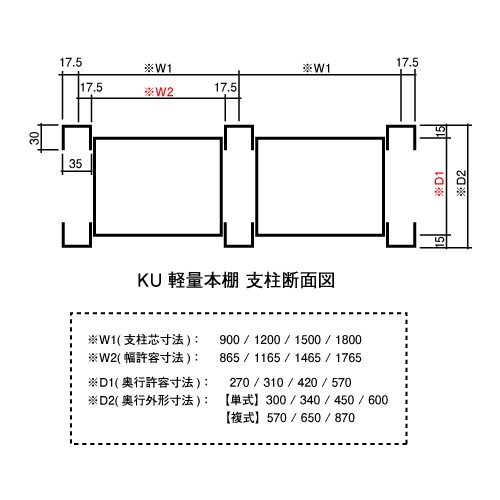

カテゴリ: KU軽量本棚(耐荷重100kg/段)
支柱断面図

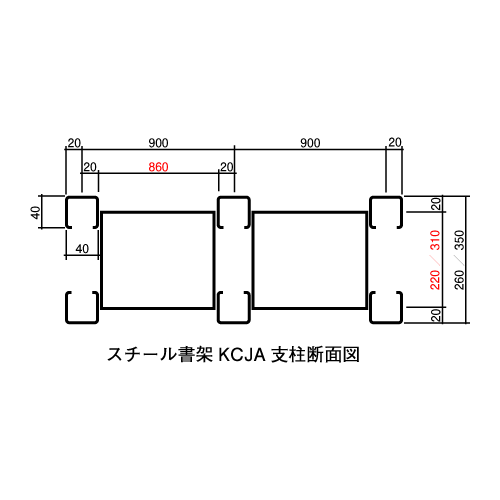

カテゴリ: スチール書架KCJA(耐荷重40kg/段)
支柱断面図

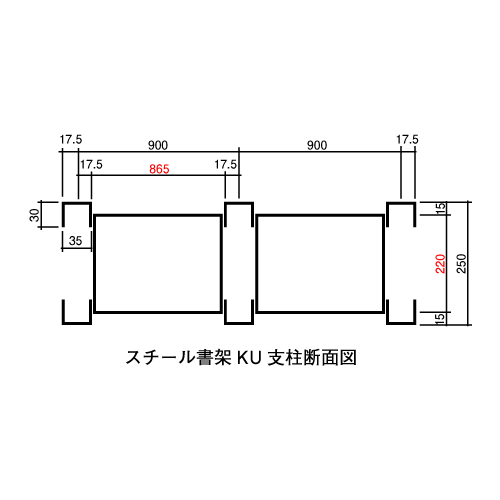

カテゴリ: スチール書架KU(耐荷重40kg/段)
支柱断面図

カテゴリ: スチール書架RKU(耐荷重100kg/段)（外形寸法及び有効寸法はKU軽量本棚と同じです）
支柱断面図

補足

幅有効寸法・奥行有効寸法は棚板の長辺と短辺にあたり、1段あたりの棚段底面積を示します。そのため、上部から見た支柱断面図を見れば一目で有効寸法が確認できます。図中の赤字部分が有効寸法です。

FAQ

Q. 有効寸法とは何ですか？: A. 棚1段あたりの、実際に積載物を収納できる棚段スペースの実寸です。金剛株式会社製の書架・物品棚シリーズであれば、各棚段に配置される棚板の長辺と短辺を指します。外形寸法（外寸）は棚板以外の部材を含んだ外側いっぱいまでの寸法で、有効寸法より必ず大きい値になります。
Q. 1段に本が何冊入るか知りたいです。: A. 幅有効寸法を、収納する本の厚みで割れば冊数の目安が求められます。幅有効寸法は棚板の長辺にあたる部分で、両側の支柱を挟んだ真ん中のスペースです。書籍を立てて収納する場合、1段あたりの収納量は幅有効寸法と本の厚みに相関します。
Q. 奥行有効寸法は何を判断するための寸法ですか？: A. 収納物が棚板の短辺側からはみ出さずに載せられるかを判断する寸法です。棚を側面から見た1段あたりの奥行寸法で、前後の支柱(Cチャンネル型アングル)を挟んだ真ん中のスペースにあたります。書籍を立てて収納する場合は、その本の深さ・深度がこの値に収まるかをご確認ください。
Q. シリーズごとの有効寸法はどこで確認できますか？: A. 記事内の支柱断面図でご確認いただけます。KU軽量本棚・スチール書架KCJA・スチール書架KU・スチール書架RKUの4シリーズについて、上部から見た断面図を掲載しており、赤字で示した部分が幅有効寸法・奥行有効寸法です。なお、スチール書架RKUの外形寸法および有効寸法はKU軽量本棚と同じです。
