スチール棚サイズ辞典
スチール棚のサイズを確認するときは、幅・奥行・高さだけでなく、呼び寸法、有効寸法、柱芯寸法、高さピッチ、棚板サイズなどの意味も理解しておくことが大切です。
このページでは、スチール棚のサイズに関する基本用語と、選定時に確認したいポイントをまとめています。
目次
- この辞典で分かること：呼び寸法・柱芯寸法・有効寸法の違い、幅・奥行・高さの見方、高さピッチや棚段高さの考え方、棚板サイズの見方、サイズ選定時の注意点
- 最初に押さえたいポイント：スチール棚は外寸だけでは選べません。実際に収納できる有効寸法、収納物に合わせる棚段高さ、設置時に必要な通路・天井・固定金具の余裕まで確認することが重要です。
サイズの基本用語
スチール棚のサイズを見るときは、単純な外寸だけでなく、商品ごとの表記ルールや部材基準の寸法も確認する必要があります。
とくに「呼び寸法」「柱芯寸法」「有効段数」などは、意味を理解しておくと商品比較がしやすくなります。
呼び寸法とは
スチール棚では、商品サイズを表すときに「呼び寸法」が使われます。
呼び寸法は、サイズの規格をわかりやすく示すための表現であり、実際の外寸法や有効寸法、部材寸法とは異なる場合があります。
-
呼び寸法と実寸の違いの具体例
基本的に、スチール棚本体およびスチール本棚本体は、呼び寸法ではなく、実際のサイズである外寸法または柱芯寸法で商品名を表記しています。
呼び寸法での表記を採用している商品は、棚板部材が主となります。
例として「スチール棚板 中軽量棚板 W900×D300(mm)対応サイズ」という商品名の場合、これは中軽量スチール棚（耐荷重200kg/段）の本体サイズ「幅900mm×奥行300mm」に対応する棚板を示しています。
ただし、棚板そのものの実寸法は、たとえば「幅815mm×奥行272mm×高さ35mm」となります。つまり「W900×D300(mm)」は棚板本体の実寸法ではなく、対応する棚本体の呼び寸法です。
このような表記にする理由は、棚板の実寸だけでは、どのサイズのスチール棚本体に適合する部材なのかがひと目で分かりにくいためです。
「W900×D300(mm)対応サイズ」と表示することで、適合する本体サイズが視覚的に判別しやすくなります。
なお、棚板など呼び寸法表記の商品でも、実寸法・外寸法は商品詳細ページに記載してあります。実寸を確認したい場合は、商品詳細ページの実寸サイズ欄をご確認ください。 -
幅・奥行・高さでどの程度差が出るか
スチール棚において、呼び寸法と実寸法の差は、基本的には支柱サイズの差を基準にして生じることが多いです。
たとえば支柱サイズが40mm×40mmの中軽量スチール棚では、棚板の実寸法が「幅815mm」「奥行272mm」であっても、対応する呼び寸法は「幅900mm」「奥行300mm」となります。
幅方向ではおおよそ支柱2本分、奥行方向ではおおよそ支柱1本分が差分の目安となります。
ほかのスチール棚・スチール本棚についても、呼び寸法と実寸法の差は、支柱の太さや断面サイズを基準に設定されていると考えると理解しやすいです。 -
商品ページでどこを見ればよいか
スチール棚・スチール本棚本体は、商品名に「※柱芯寸法」「※呼び寸法」といった注記がない場合、基本的に実寸法で表示されています。
一方、棚板部材は呼び寸法表記が多く、その実寸法は商品詳細ページの「実寸サイズ欄」などに記載されています。
本体か部材かを見分けたうえで、商品名のサイズと詳細欄の実寸サイズをあわせて確認することが重要です。
棚本体は実寸法または柱芯寸法、棚板部材は呼び寸法で表記されることが多い、という違いを先に押さえておくと、商品ページの見方がかなり分かりやすくなります。
柱芯寸法とは
中量スチール棚などでは、支柱の中心から中心までを示す「柱芯寸法」という考え方が使われることがあります。
これは棚板寸法や有効寸法とは別の基準であり、レイアウトや設置計画を考えるときに重要な寸法です。
-
柱芯寸法が必要になる場面
スチール棚には、必ず4本以上の支柱があります。この支柱を基準にしたサイズが柱芯寸法です。
柱芯寸法は、正面左側の支柱の中心と正面右側の支柱の中心との間の寸法を指します。
とくに必要になるのは、スチール棚をレイアウト図に落とし込むときです。支柱を書き込み、その中心から中心までの距離を結んだとき、900mm・1200mm・1500mm・1800mmといった尺単位に近い数字で表記できるため、視覚的に分かりやすくなります。 -
外寸との違い
柱芯寸法は基本的には呼び寸法にあたります。したがって、外寸法との差は、呼び寸法と実寸法の差と同様に、支柱サイズを基準とした差分として理解できます。
現場では「図面やレイアウトでは柱芯寸法」「実際の設置確認では外寸法」と使い分けると分かりやすいです。 -
設置図・レイアウト図での扱い
中量スチール棚の設置図・レイアウト図で外寸法をそのまま使うと、柱芯寸法+55mmのように下二桁まで細かい数値になり、図面が煩雑になりやすいです。
一方、柱芯寸法を使えば、900・1200・1500・1800のように00表記で見やすくなり、レイアウト図が整理されます。
図の外に「柱芯寸法で表記、外寸法は+55mm」などの凡例を添えると、図面としてまとまりやすくなります。
有効段数と天地段数
棚の説明では、棚板の枚数や段数の表現に違いが出ることがあります。
有効段数と天地段数の違いを理解しておくと、収納量や追加棚板の検討がしやすくなります。
-
有効段数と天地段数の定義
有効段数は、収納スペースを基準とした考え方で、天地段数は棚板部材構成を基準とした考え方です。
つまり、有効段数は「収納可能段数」、天地段数は「棚板部材数」と考えると分かりやすいです。
たとえば天地段数6段式のスチール本棚では、棚板は6枚ありますが、最上段の棚板（天板）の上は基本的に収納スペースとして使わないため、有効段数は5段になります。
基本式としては有効段数＝天地段数-1と覚えておくと便利です。
ただし、H900mmやH1200mmなど背の低いスチール棚では、最上段の上にも収納する使い方があり、その場合は天地段数を有効段数として扱えるケースもあります。 -
商品選定時にどちらを見るべきか
まず優先したいのは、実際に収納できる段数である有効段数です。天地段数は、棚板部材の構成枚数を確認するための表記として考えると分かりやすいです。
なお、天地段数しか書かれていない場合でも、天板1枚分を引けば有効段数が計算できるため、実用上はすぐに判断できます。 -
よくある誤解
よくあるのは、天地段数をそのまま収納可能段数として考えてしまうことです。
商品によっては棚板枚数のみが表示され、「有効段数〇段」と明記されていない場合があります。
その場合は、天地段数は棚板枚数と同じであり、収納可能な段数はそこから天板1枚を引いた数になる、という考え方を押さえておくと誤解しにくくなります。
段数表記を見るときは、棚板枚数なのか、実際に収納できる段数なのかを必ず確認してください。とくに本棚では、天地段数と有効段数を混同すると収納量の見積もりを誤りやすくなります。
幅・奥行・高さの見方
スチール棚の基本サイズは、幅（W）・奥行（D）・高さ（H）の3つです。
ただし、外寸だけで判断すると、収納物がうまく入らなかったり、設置場所に合わなかったりすることがあります。

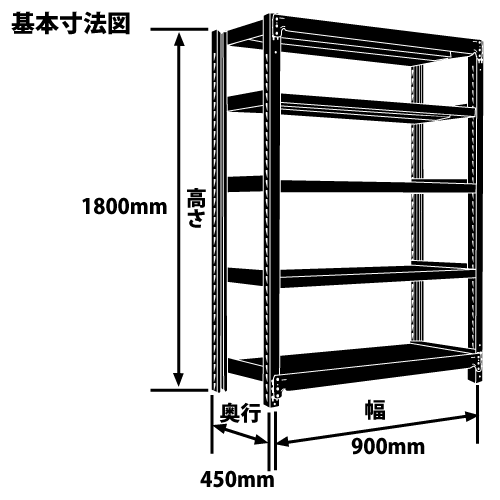

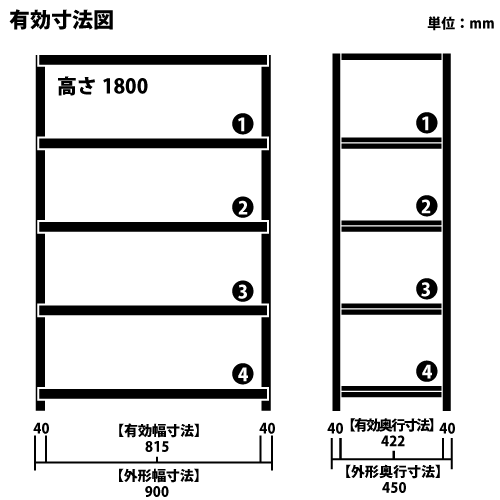

まずは、スチール棚の基本寸法と有効寸法の位置関係を図で確認してみましょう。
幅（W）
幅は、棚を正面から見た左右方向の寸法です。
ただし、外寸法としての幅と、実際に収納できる有効幅は一致しない場合があります。
-
幅の基本的な見方
スチール棚の幅は、棚を正面から見た間口サイズです。表記は基本的に外寸法ですが、シリーズによっては柱芯寸法や呼び寸法で表す場合もあります。
また、スチール棚・スチール本棚では、有効幅寸法という考え方があり、収納物を入れる際に重要になります。基本的には、棚板の幅実寸が有効幅寸法にあたります。 -
本棚・物品棚での違い
本棚・物品棚ともに、幅は正面から見た間口寸法という考え方で共通しています。
どちらも、両側の支柱を差し引いた部分が有効幅となり、実際に収納できる横方向のスペースは棚板の幅実寸を基準に考えると分かりやすいです。 -
収納物に対する幅選定の考え方
収納物を正面から入れた際の間口寸法が重要です。
まず収納物をどの方向から入れるかを決め、そのうえで間口サイズを把握し、スチール棚の有効幅寸法に対していくつ収納できるかを計算します。
この計算を各有効段ごとに行うことで、全体としてどれだけ収納できるかが見えてきます。
幅の選定は、この収納計算と、設置レイアウトとの兼ね合いで決めるのが望ましいです。
奥行（D）
奥行は、棚の前後方向の寸法です。
収納物のサイズや通路幅に大きく影響するため、見た目以上に重要な寸法です。
-
A4ファイル・段ボール・本などに対する奥行の考え方
奥行は、スチール棚・スチール本棚を正面から見たときの前後方向の寸法です。
A4ファイル・段ボール・本などの収納物についても、正面から見て前後方向のサイズを確認し、そのサイズが該当するスチール棚の奥行有効寸法に収まるかを確認します。 -
奥行が深い棚で起こる注意点
奥行が深い棚は、一般的には奥行450mm以上の棚を指します。
設置スペースに余裕がない場合、想定より前に出てしまい、動線を妨げることがあります。
とくに奥行の深い棚は、収納力が増える反面、通路を圧迫しやすいため、購入前にレイアウト図へ落とし込んで確認するのがおすすめです。 -
通路とのバランス
幅寸法に比べると、奥行寸法は通路幅への影響を見落としやすいポイントです。
奥行が深いと、棚が正面側へ大きく張り出すため、想定以上に通路が狭くなることがあります。
収納物が収まるかだけでなく、通路が十分に確保できるかもあわせて確認することが大切です。
高さ（H）
高さは収納量に直結しますが、天井との隙間や作業性、安全性も考慮する必要があります。
高さだけを優先すると、使いづらい棚になることもあります。
-
天井高との関係
スチール棚やスチール本棚を導入する際に注意が必要なのが、設置予定場所の天井高です。
組立作業は、棚を寝かせた状態で組み立て、最後に立ち上げる流れが基本です。
そのため、棚の高さと天井の高さがほぼ同じだと、立ち上げ時に天井へ引っ掛かることがあります。
実際には、棚の高さだけでなく奥行寸法も関係するため、詳しくは関連読み物記事もあわせて確認すると分かりやすいです。 -
人が使いやすい高さの基準
図書館の木製棚やスチール本棚は高いものをイメージしがちですが、あえて人の目線程度の高さに抑えることで、取りやすさや見通しの良さが向上します。
また、低めの棚を採用すると、開放感のある明るい空間をつくりやすいというメリットもあります。 -
高すぎる棚のリスク
背の高いスチール棚は収納量を大きく増やせますが、その分、圧迫感が出やすく、管理が行き届きにくくなる面があります。
上段は目が届きにくく、どこに何を置いたか把握しにくくなることもあります。
さらに、人の頭上に収納物がくるため、安全性の面でも固定や落下防止をしっかり行う必要があります。
頻繁に出し入れするものは、なるべく目線に近い高さへ配置するのが基本です。
奥行と高さは、収納量だけでなく、通路幅や立ち上げ時の施工性、安全性にも関わります。設置場所が限られている場合は、購入前に必ずレイアウト図で確認するのがおすすめです。
有効寸法とは
スチール棚を選ぶときに重要なのは、外寸ではなく「実際に収納できる寸法」です。
本棚や書架では、幅有効寸法・奥行有効寸法を確認することで、収納物が入るかどうかを判断しやすくなります。
とくに、外寸・有効寸法・柱芯寸法は混同しやすいため、商品ページや図面ではどの寸法が示されているのかを確認することが大切です。
- 外寸法：棚全体の見た目のサイズ
- 柱芯寸法：レイアウト図や設置図で使いやすい基準寸法
- 有効寸法：実際に収納できる内部の寸法
-
外寸・有効寸法・柱芯寸法の違い
各スチール本棚の外寸法・有効寸法・柱芯寸法の関係は、同じ「幅900クラス」の商品でもシリーズによって異なります。
たとえば、呼び寸法（柱芯寸法）が900mmでも、外寸法は935mm〜940mm、有効幅寸法は860mm〜865mm程度になる場合があります。
つまり、見た目の大きさ、レイアウトで使う寸法、実際に収納できる寸法は、それぞれ別に確認する必要があります。 -
収納物基準で見たときの注意点
幅有効寸法は、棚の正面側で実際に収納できる1段あたりの間口寸法です。
書籍を立てて収納する場合、書籍の「厚み」がこの幅有効寸法と関係し、1段に何冊入るかを左右します。
一方、奥行有効寸法は、側面から見たときに実際に載せられる奥行方向の寸法であり、本や文書箱が前後にはみ出さずに収まるかを確認する基準になります。
外寸だけでなく、有効幅・有効奥行を見て収納可否を判断することが大切です。 -
商品ページのどの表記を見るべきか
商品詳細ページでは、棚板サイズの表記を確認すると分かりやすいです。
たとえば、スチール書架KCJAタイプの幅940mm×奥行260mmの本棚であれば、棚板サイズ欄には「幅860mm×奥行220mm×厚さ25mm」と表記されています。
この「幅860mm」「奥行220mm」が、実質的に幅有効寸法・奥行有効寸法の目安になります。
| KU軽量本棚(耐荷重100kg/段) | スチール書架KCJA(耐荷重40kg/段) | スチール書架KU(耐荷重40kg/段) | |
|---|---|---|---|
| 幅外形寸法 | 935mm | 940mm | 935mm |
| 奥行外形寸法 | 300mm | 260mm | 250mm |
| 柱芯寸法 | 900mm | 900mm | 900mm |
| 幅有効寸法 | 865mm | 860mm | 865mm |
| 奥行有効寸法 | 270mm | 220mm | 220mm |
| 支柱サイズ | 35mm×30mm | 40mm×40mm | 35mm×30mm |
| 軽量棚(ボルトラック) | 軽量ボルトレス棚 | 中軽量棚 | 中量棚 | |
|---|---|---|---|---|
| 幅外形寸法 | 875mm | 900mm | 900mm | 955mm |
| 奥行外形寸法 | 450mm | 450mm | 450mm | 480mm |
| 柱芯寸法 | 835mm | 900mm | 900mm | 900mm |
| 幅有効寸法 | 875mm ※1 | 815mm | 815mm | 839mm |
| 奥行有効寸法 | 450mm | 422mm | 422mm | 450mm |
| 支柱サイズ | 40mm×40mm | 40mm×30mm | 40mm×40mm | 55mm×45mm |
※1 軽量棚(ボルトラック)は支柱の折り曲げ形状を考慮すると、実質的な有効幅は約795mmとして見た方が分かりやすい場合があります。
高さピッチと棚段高さ
スチール棚では、棚板の位置を上下に変更できる構造が一般的です。
そのとき基準になるのが「高さピッチ」で、ピッチが細かいほど収納物に合わせて棚段高さを調整しやすくなります。
高さピッチとは
高さピッチとは、棚板を上下に移動できる間隔のことです。
このピッチが細かいほど、無駄な空間を減らしやすくなります。
-
ピッチの代表例
スチール棚において、ピッチとは棚段の間隔を調整するための基準です。
軽量棚・中軽量棚・中量棚・スチール本棚（書架タイプ）では、基本的にピッチ基準が異なります。
大きく分けると、代表的なのは次の2種類です。
・25mmピッチ
・50mmピッチ
50mmピッチは、軽量スチール棚に多く見られます。これは支柱40mm×40mmアングルに50mm間隔でビス穴があいているためです。
それ以外のスチール棚やスチール本棚では、25mmピッチが採用されることが多く、より細かな高さ調整ができます。 -
ピッチが細かい棚のメリット
25mmピッチのように細かく調整できる棚は、収納物の高さに柔軟に合わせやすく、無駄な収納空間を減らしやすいのが利点です。
とくに本や書籍のようにサイズのバリエーションが多い収納物では、細かなピッチ設定が役立ちます。
一方で、棚受け部材の取り付け位置を左右でそろえないと棚板が斜めになることがあるため、組立時には左右の高さが平行になっているか確認することが大切です。 -
選定時の見方
50mmピッチは軽量スチール棚に多いため、収納物の高さが大まかで問題なく、重量もそれほど大きくない場合は軽量棚が選択肢になります。
それ以外の棚では25mmピッチが多く、細かい高さ調整がしやすいため、収納物の高さを厳密に合わせたい場合に向いています。
とくに本・書籍の収納では、25mmピッチの書架タイプが使いやすいケースが多いです。
高さピッチは「調整しやすさ」に直結します。収納物の高さがバラバラな場合ほど、細かいピッチ設定ができる棚の方が無駄なく使いやすくなります。
追加棚板と棚段高さの関係
棚板を追加すると収納量は増えますが、1段ごとの高さは低くなります。
そのため、追加棚板は「入れたい物の高さ」とセットで考える必要があります。
-
追加棚板の増減でどう変わるか
追加棚板を加えることで収納段数は増えますが、その分、棚段1段あたりの高さは低くなります。
実際には棚板そのものの厚み分も差し引かれるため、単純に等分した寸法より少し低くなる点にも注意が必要です。 -
本棚での具体例
B5サイズやA4サイズの書籍は、各スチール本棚で標準ピッチに対応しやすいよう、標準の棚板枚数が設定されていることが多いです。
逆に、文庫本や新書本など高さの低い本を隙間なく収納したい場合は、追加棚板を入れて棚段数を増やした方が効率よく収まることがあります。 -
高さの余裕をどれくらい見ればよいか
棚段高さをあまり狭くしすぎると、あとから追加棚板を入れたいときに棚板が斜めに入らず、途中で追加できないことがあります。
とくに軽量・中軽量・中量棚などの物品棚では、追加棚板は正面から水平に入れるのではなく、やや傾けて差し込む必要があります。
そのため、あまりに狭い棚段には追加棚板が物理的に入らないことがあります。
目安としては、最低でも250mm程度の高さを見ておくと対応しやすい場合が多いです。
また、軽量スチール棚では、追加棚板を後付けするよりも、組立前にビス止めしておく方が確実です。
収納量を増やしたいからといって棚板を増やしすぎると、収納物が入らなくなったり、後から追加棚板が入れられなくなったりすることがあります。棚段高さは「入るか」だけでなく「入れ替えやすいか」まで含めて考えるのがポイントです。
本・書類を基準に棚段高さを決める
本棚では、収納する本や書類のサイズから棚段高さを決めるのが基本です。
無駄に高くすると収納効率が落ち、低すぎると出し入れしづらくなります。
棚段高さの目安は、出し入れのしやすさも考慮すると、収納物の高さよりも+15mm程度の余裕をみると考えやすいです。
-
文庫・新書・A4ファイルなどの目安
文庫本（A6判）は高さ148mm程度なので、棚段高さは163mm以上が目安です。
新書本は高さ182mm程度なので、197mm以上が目安です。
A5判の学術書・教科書などは高さ210mm程度なので、225mm以上が目安です。
B5判の雑誌は高さ257mm程度なので、272mm以上が目安です。
A4判は高さ297mm程度なので、312mm以上が目安です。
B4判の大型本では高さ364mm程度あるため、379mm以上を目安にすると使いやすくなります。 -
高さの余裕寸法
棚段高さの目安は、収納する本・書籍の高さに対して、最低でも+15mmほど見ておくと、出し入れがしやすくなります。 -
可動棚の使い分け
スチール棚・スチール本棚では、一番上と一番下の棚板は固定式であることが多く、中棚が可動棚になります。
固定棚には、あまり出し入れしない本や物品を収納し、可動棚には、頻繁に出し入れするものや、高さが変わる可能性のあるもの、一時的な保管物などを置くと使い分けしやすいです。
中棚を可動式にすることで、収納物の変化に応じて棚段高さを柔軟に調整できます。
棚板サイズと構成
棚板サイズは、棚全体のサイズと密接に関係しています。
軽量棚と中量棚では棚板構成や寸法の考え方が異なる場合があり、シリーズごとの仕様確認が重要です。
棚板サイズの見方
棚板サイズは、棚全体の呼び寸法だけでなく、棚板そのものの寸法や構成枚数も確認しておくと理解しやすくなります。
-
軽量棚と中量棚での違い
軽量棚の棚板は、比較的シンプルな一枚構成で、呼び寸法に対応する棚板実寸を確認する形が基本です。
一方、中量棚では耐荷重が高くなるぶん、棚板の構造や補強、サイズ構成が異なる場合があります。
とくに奥行が深いサイズである奥行750mm及び奥行900mm以上では、棚板が2枚1セットになる分割式となるなど、部材構成そのものが変わることがあるため注意が必要です。 -
棚板サイズ確認時のポイント
棚板サイズを見るときは、呼び寸法だけでなく、棚板の実寸法、厚み、構成枚数を確認すると理解しやすくなります。
「どの本体サイズに適合する棚板か」と「棚板そのものの大きさ」は別であることを意識するのがポイントです。 -
商品ページで見るべき項目
商品詳細ページでは、対応サイズ、棚板実寸、厚み、構成枚数の欄を確認すると分かりやすいです。
とくに追加棚板を購入する場合は、呼び寸法だけで判断せず、適合本体サイズと実寸法をあわせて確認し、現在使用しているスチール棚本体に確実に適合するかどうかを確認することが大切です。
奥行750mm・900mmでは棚板が2枚1セットになる場合がある
中量スチール棚では、奥行が深いサイズになると、棚板が2枚で1セットとなる場合があります。
この仕様は見落としやすいため、サイズだけでなく構成にも注意が必要です。
ただし、これら2枚1セットの棚板を受ける「棚受部材」は、2枚組ではなく1本で棚板全体を受ける構造です。
たとえば奥行750mm用の棚板2枚1セットでは、棚受けは奥行約750mmに対応する部材を使用します。
-
なぜ2枚構成になるのか
奥行が深い中量棚では、1枚で大きな棚板を構成するよりも、2枚で分割した方が製造・搬入・施工の面で扱いやすくなる場合があります。
また、耐荷重や補強構造の設計上も、2枚構成の方が合理的なケースがあります。 -
使用上の注意
見た目は1段分の棚でも、実際には棚板が2枚で構成されているため、追加棚板の注文や交換時には1枚単位ではなく1セット単位で確認する必要があります。
商品ページ上でも「2枚1セット」表記があるかを確認しておくと安心です。 -
見た目や使い勝手への影響
中央に継ぎ目が入るため、収納物の置き方によっては見た目や使い勝手に影響することがあります。
ただし、通常の使用では大きな問題にならないことが多く、むしろ深い奥行の棚を現実的に成立させる仕様として理解すると分かりやすいです。
奥行が深い棚ほど、棚板の構成や追加部材の考え方が変わりやすくなります。サイズだけでなく「何枚構成か」「追加時は1枚単位か1セット単位か」まで見ると失敗しにくくなります。
棚板の厚み
スチール棚の「棚板の厚み」とは、スチール棚を正面から見たときの、鋼製部材である棚板の高さとして考えると分かりやすいです。
一般的な板材の厚みのイメージとは異なり、スチール製の棚板は折り曲げ構造を伴うため、単純な板厚だけでは把握しにくい場合があります。
棚段高さに含まれるこの棚板の高さは、1段のうち有効に使える高さ寸法である棚段有効寸法にも影響します。
また、棚板の厚みは、強度やたわみ感、見た目にも関わる要素です。
このページでは寸法面の基礎知識として整理し、詳しい構造説明は部材辞典で扱います。
-
厚みを確認する意味
棚板の厚みは、収納物を載せたときの安定感や見た目の印象に関わります。
とくに追加棚板を検討するときは、サイズだけでなく厚みも確認しておくと、既存棚板との違和感が出にくくなります。 -
耐荷重との関係の触り
一般的には、厚みが増すと強度面でも有利になる傾向がありますが、耐荷重は厚みだけでなく、折り曲げ構造や補強形状、材質などとも関係します。
そのため、厚みだけで耐荷重を判断するのではなく、シリーズ全体の仕様で確認することが大切です。 -
詳細は部材辞典へ
棚板の厚みや補強構造の詳しい違いについては、部材辞典で詳しく解説します。
中量棚・本棚で注意したい寸法
中量棚の寸法で注意すること
中量棚では、棚板サイズ、柱芯寸法、奥行が深い場合の棚板構成など、軽量棚とは異なる見方が必要です。
-
中量棚ならではの注意点
中量棚では、外寸法だけでなく、柱芯寸法を基準に図面やレイアウトを考える場面が多くなります。
また、奥行750mm・900mmなど深いサイズでは、棚板が2枚1セットになることがあり、追加部材の確認方法も軽量棚とは異なります。
耐荷重が高いぶん、サイズ選定では「置けるか」だけでなく、「運用しやすいか」「通路や作業スペースを確保できるか」まで考える必要があります。 -
軽量棚との違い
軽量棚は比較的シンプルに外寸ベースで考えやすいのに対し、中量棚は柱芯寸法や棚板構成も含めて確認すべき項目が増えます。
そのため、同じ幅・奥行表示でも、図面上の見方や部材の確認方法が異なる点に注意が必要です。 -
レイアウト時の注意
中量棚はサイズが大きく、奥行も深くなりやすいため、設置後の通路幅や搬入動線、作業スペースを先に確認しておくことが重要です。
図面では柱芯寸法で整理し、実際の設置確認では外寸法を使うと分かりやすくなります。
なお、中量棚は部材構成や組立方法も軽量棚と異なるため、施工面の違いについては組立辞典であわせて確認すると理解しやすくなります。
本棚・書架の寸法で注意すること
スチール本棚では、有効寸法、高さピッチ、棚段高さの考え方がとくに重要です。
外寸だけで判断せず、実際に入れたい本や資料のサイズに合うかを確認することが大切です。
-
書籍収納ならではの選び方
本棚では、幅有効寸法から1段に何冊入るか、奥行有効寸法から本が前後にはみ出さずに収まるか、棚段高さから本の高さに合っているかを確認するのが基本です。
とくに高さピッチが細かい棚は、文庫・新書・雑誌・ファイルなど異なるサイズの本を混在して収納しやすいです。 -
書類収納との違い
書類収納では、A4ファイルや文書箱など、厚みよりも奥行・高さの整合が重要になることが多いです。
一方、書籍収納では、高さだけでなく冊数計算のための有効幅も大きなポイントになります。 -
研究室・事務所向けの見方
研究室や事務所では、資料の種類が混在しやすいため、可動棚の自由度と有効寸法の確認がとくに重要です。
頻繁に使う資料は目線の高さ付近に、保管中心の資料は上段や下段に分けると使いやすくなります。
- 中量棚：柱芯寸法や棚板構成など、図面・部材確認の視点が重要
- 本棚・書架：有効寸法・高さピッチ・棚段高さなど、収納物基準の視点が重要
サイズ選定の考え方
スチール棚のサイズは、次の順番で考えると選びやすくなります。
- 何を収納するか
- 設置スペースはどれくらいか
- 取り出しやすい高さか
- 天井・壁・固定金具との干渉はないか
- 追加棚板や可動ピッチは適切か
まずは収納物のサイズを確認し、それに対して有効幅・有効奥行・棚段高さが足りているかを見ます。
次に、設置スペースへ外寸法が収まるか、通路を圧迫しないか、天井との隙間が確保できるかを確認します。
さらに、固定金具やベースプレートを使用する場合は、その分の納まりも考慮しておくと失敗しにくくなります。
本や資料のようにサイズが混在する場合は、可動棚の多い構成を選ぶと、あとから調整しやすくなります。
ベースプレートと固定金具もサイズ選定で確認したいポイント
軽量スチール棚では、標準で金属製のベースプレートが付属することがあります。
ベースプレートを取り付けることで、床に傷がつきにくくなり、支柱から床へ伝わる荷重を分散しやすくなるという利点があります。
ただし、ベースプレート自体の厚みは約1.2mm程度であることが多く、本体サイズの選定に大きく影響する寸法ではありません。
一方、壁固定金具は、スチール棚を壁面へ固定する際に使うため、棚本体の外寸だけでなく、壁側に必要な逃げ寸法も考える必要があります。
たとえば固定金具の壁側寸法が40mmであれば、左右両側で合計80mm以上の取付余裕を見ておくと、設置後の固定作業がしやすくなります。
棚本体のサイズだけを見てぴったり納めようとすると、固定金具の分だけ施工しづらくなることがあるため、固定を前提とする場合は事前確認がおすすめです。
| 収納物 | 重視する寸法 | 確認ポイント |
|---|---|---|
| 文庫本・新書 | 棚段高さ・有効幅 | 追加棚板で段数を増やせるか |
| A4ファイル | 奥行有効寸法・棚段高さ | 背表紙がはみ出さないか |
| 段ボール箱 | 有効幅・有効奥行・耐荷重 | 通路幅と作業性も確認 |
| 大型本・画集 | 棚段高さ・奥行有効寸法 | 上段へ載せすぎない |
スチール棚のサイズ選定では、棚本体のサイズだけでなく、収納物・通路・天井高・固定部材まで含めて考えることが大切です。設置後に「入らない」「通れない」「固定できない」とならないよう、事前確認をおすすめします。
よくある質問
呼び寸法と実際の寸法は同じですか？
同じではない場合があります。
とくに棚板部材では、呼び寸法は「どの本体サイズに対応するか」を示すための表記であり、棚板そのものの実寸とは異なることがあります。
実際のサイズを確認したい場合は、商品詳細ページの実寸サイズ欄をご確認ください。
棚の高さは天井ぎりぎりでも大丈夫ですか？
基本的にはおすすめできません。
スチール棚は寝かせて組み立てたあとに立ち上げることが多いため、天井との隙間が不足すると設置できない場合があります。
組立・設置・安全面を考え、適切な隙間を確保してください。
追加棚板を増やせば収納量は増えますか？
収納段数は増えますが、その分1段ごとの高さは低くなります。
収納量を増やせても、収納物の高さに合わなければ使いにくくなるため、追加棚板は棚段高さとのバランスを見て検討することが大切です。
また、注意したいのが棚板の厚みです。棚板の厚みは25mm〜45mm程度まで幅があり、追加枚数が増えるとその分だけ棚段高さを圧迫します。
そのため、収納スペースを増やしたい場合でも、あらかじめ収納物の高さと棚板厚みを見込んで計画するのがおすすめです。
本棚では何の寸法を見るべきですか？
外寸だけでなく、有効幅・有効奥行・棚段高さ・高さピッチを確認することが重要です。
本棚は「置けるかどうか」だけでなく、「何冊入るか」「本がはみ出さないか」「出し入れしやすいか」を判断する必要があるためです。
そのため、棚のサイズだけでなく、収納予定の本・書籍の冊数、高さ、厚みもあわせて把握しておくと選びやすくなります。
まとめ
スチール棚のサイズ選びでは、幅・奥行・高さだけでなく、呼び寸法、有効寸法、高さピッチ、棚板サイズ、段数の考え方まで押さえることが大切です。
とくに本棚や中量棚では、商品シリーズごとに確認すべき寸法が異なるため、関連する読み物ページもあわせて確認すると選定しやすくなります。
