JIS認証のスチール棚・スチール書架｜JIS S1039の強度性能試験とは

この記事で分かること

JIS認証製品とは
JIS認証製品の対象となるスチール棚（物品棚）またはスチール書架
JIS認証の適応範囲
強度性能について
棚板のたわみ試験
水平荷重試験

Conclusion

棚板のたわみ試験：棚板に規定の重さを均等に載せ、1時間後に棚板前縁の中間点でたわみを測定します。たわみ率（たわみ量÷棚板支持具間の距離）が0.5%以下で、使用上支障のある破損・変形・外れがないことが合格基準です。
水平荷重試験：1連で組み立てた試験体の全棚板に規定の重さを載せ、おもりの昇降を50回繰り返して棚頂の変位量を測定します。変位量が棚全体の100分の1以下で、使用上支障のある破損・変形・外れがないことが合格基準です。

JIS認証製品とは

JISは「日本産業規格」を指します。JISは、産業標準化法に基づいて制定される標準規格で、工業製品等の種類、形式、寸法、構造、品質等の要素や、生産方法、設計方法、使用方法等、また、試験、検査等の方法等を規定するものをいいます。
その規格が定める基準にクリアした製品を「JIS認証製品」と呼びます。

補足

JISは「日本産業規格」を指します。産業標準化法に基づいて制定される標準規格で、工業製品等の種類・形式・寸法・構造・品質といった要素や、生産方法・設計方法・使用方法、試験・検査の方法などを規定するものです。

JIS認証製品の対象となるスチール棚（物品棚）またはスチール書架

スチール棚.comで取り扱う金剛株式会社製JIS認証製品対象のスチール棚(ここでは物品棚)及びスチール書架は、以下の製品となります。

上記カテゴリーのJIS区分は、スチール書架 KCJAが「書架」、KU 軽量本棚が「物品棚」、スチール書架 KUが「書架」となっています。
カテゴリー別の区分・種類・棚板1枚あたりの積載重量等の表は以下のとおりです。

区分	種類	棚板1枚あたりの積載重量	製品カテゴリー
書架	1種	40kgに耐えるもの	スチール書架 KCJA・スチール書架 KU・KU 軽量本棚
	2種	60kgに耐えるもの	KU 軽量本棚
	3種	80kgに耐えるもの	KU 軽量本棚
物品棚	4種	100kgに耐えるもの	KU 軽量本棚

重要

当サイトでJIS認証製品となるのは、金剛株式会社製のスチール書架 KCJA・KU 軽量本棚・スチール書架 KU の3シリーズです。JIS区分はKCJAとKUが「書架」、KU 軽量本棚が「物品棚」となります。

JIS認証の適応範囲

JIS認証基準をクリアしたスチール棚（物品棚）またはスチール書架には、該当試験によりその適応範囲が定められています。適応範囲をまとめたものが以下の表となります。

書架
JIS種類		1種-Ⅷ	1種-Ⅶ	1種-Ⅷ	1種-Ⅶ
機種		スチール書架 KCJA		スチール書架 KU
最大積載重量/段		40kg		40kg
奥行許容寸法		220mm		220mm
棚形式		複式	単式	複式	単式
有効棚段数(最大)	H2600mm	8段	8段	8段	8段
	H2250mm	7段	7段	7段	7段
	H1950mm	6段	6段	6段	6段

物品棚
JIS種類		4種-Ⅷ	4種-Ⅶ	3種-Ⅷ	3種-Ⅶ	2種-Ⅷ	2種-Ⅶ	1種-Ⅷ	1種-Ⅶ
機種		KU 軽量本棚
最大積載重量/段		100kg		80kg		60kg		40kg
奥行許容寸法		300mm / 340mm / 450mm / 600mm
棚形式		複式	単式	複式	単式	複式	単式	複式	単式
有効棚段数(最大)	H2600mm	3段	5段	3段	5段	5段	5段	7段	7段
	H2250mm	3段	5段	3段	5段	5段	5段	7段	7段
	H1950mm	3段	5段	3段	5段	5段	5段	7段	7段

強度性能について

日本産業規格 JIS S1039 の強度性能試験は、以下の2項目について実施しています。

棚板のたわみ
水平荷重

上記2項目の試験及び検査によって、該当のスチール棚(物品棚)・スチール書架は、JISが定める基準をクリアした認証製品となっています。

補足

日本産業規格 JIS S1039 の強度性能試験は、棚板のたわみと水平荷重の2項目です。この2項目の試験・検査によって、該当のスチール棚（物品棚）・スチール書架はJISが定める基準をクリアした認証製品となります。

棚板のたわみ試験

【試験方法】

棚板を棚板支持具に載せる。
規定する重さのおもり(上記記載の積載重量)を棚板の上に均等に載せる。(均等荷重)
1時間経過後に棚板の前縁の中間点でたわみを測定する。

【適合性能】

たわみ率(たわみ量÷棚板支持具間の距離)は、0.5%以下で、使用上支障のある破損、変形及び外れがない。

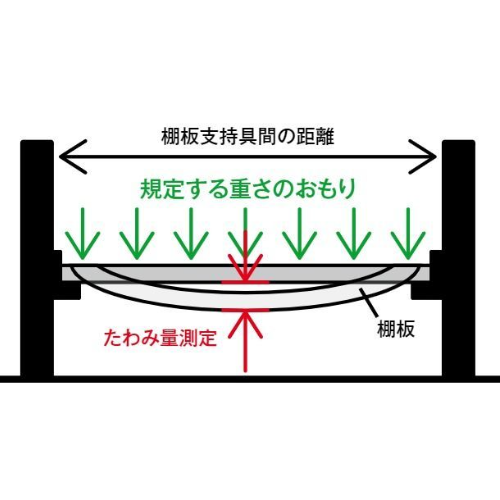

棚の強度性能試験-棚板のたわみ試験

水平荷重試験

【試験方法】

試験体は1連で組み立てたものを使用する。
規定する重さのおもり(上記記載の積載重量)を全ての棚板の上に載荷する。
試験おもりの昇降を50回繰り返し、終了後におもりを除去し、棚頂の変位量を測定する。
構造用部材のかん合を確実にするため、試験おもりの昇降による予荷重は、10回を限度として加えることができる。予荷重を加える場合は、予荷重による負荷が終了した段階で一度水平荷重を除去し、これを測定し原点とする。
1時間経過後に棚板の前縁の中間点でたわみを測定する。

【適合性能】

変位量が棚全体の100分の1以下で、使用上支障のある破損、変形及び外れがない。

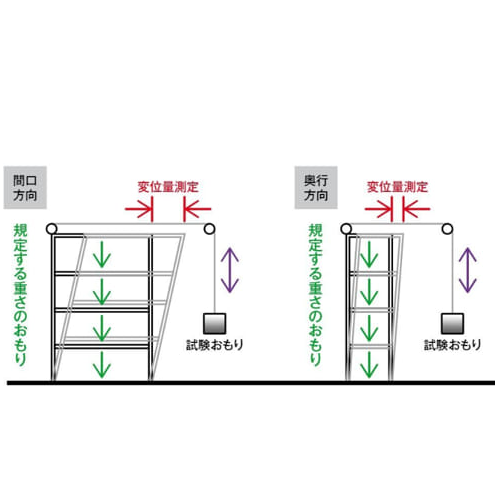

棚の強度性能試験-水平荷重試験

出典1：JISC 日本産業標準調査会

出典2：金剛株式会社 KONGO

補足

棚の頂部を総重量20分の1で水平荷重試験を行うことは、加速度100galの水平力を加えることになる。

補足

棚の頂部を総重量20分の1で水平荷重試験を行うことは、加速度100galの水平力を加えることになります。

FAQ

Q. JIS認証製品のスチール棚はどれですか？: A. 当サイトでは、金剛株式会社製のスチール書架 KCJA・KU 軽量本棚・スチール書架 KU の3シリーズがJIS認証製品の対象です。JIS区分では、スチール書架 KCJAとスチール書架 KUが「書架」、KU 軽量本棚が「物品棚」に分類されています。
Q. JIS認証製品とは何ですか？: A. JIS（日本産業規格）が定める基準をクリアした製品のことです。JISは産業標準化法に基づく標準規格で、工業製品の種類・形式・寸法・構造・品質といった要素のほか、生産方法や試験・検査の方法などを規定しています。スチール棚・スチール書架には JIS S1039 が適用されます。
Q. どんな試験をしているのですか？: A. 棚板のたわみ試験と水平荷重試験の2項目です。たわみ試験は棚板に規定の重さを均等に載せて1時間後のたわみを測定し、たわみ率0.5%以下が合格基準です。水平荷重試験は1連で組み立てた試験体におもりの昇降を50回繰り返し、棚頂の変位量が棚全体の100分の1以下であることが合格基準です。
Q. JIS認証だと何が違いますか？: A. 棚板のたわみと水平方向の揺れに対する強度が、第三者の定めた基準で検証されているということです。特に水平荷重試験は加速度100galの水平力に相当する負荷をかけるもので、地震等の揺れに対する性能の目安になります。ただし、設置後の転倒防止措置（壁固定・床固定・天つなぎ）は別途必要です。
